Caldera de fundición (GL 180M) por elementos, especial para gas.
Hogar enteramente refrigerado por agua, cerrado por todas partes.
Superficie de intercambio de muy alta eficacia.
Los elementos se entregan por separado o montados en bloque.
Gran aislamiento térmico (80 mm).
Rendimiento: 93%.
2 quemadores de premezcla de 2x2 etapas ó 2x1 etapa con en-
cendido electrónico y sonda de ionización.
Bajas emisiones contaminantes (NOx < 80 mg/kWh).
Un sólo colector de humos (una única conexión).
Condiciones de utilización:
Presión del gas :- 25 mbar (L). - 20 mbar (H). - 37 mbar (propano)
Presión máxima de servicio: 4 bares.
Temperatura máxima de salida (seguridad): 120° C.
Regulación:
Cuadro de mando simple (temperatura constante). Sistema de re-
gulación con modulación de temperatura.
* Caldera con doble bloque, ver dibujo técnico en página 149.

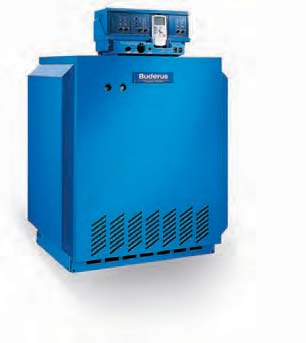

Logano
G334 XD
Caldera de fundición de baja temperatura,
especial para gas, con doble bloque de
quemadores atmosféricos.
Catálogo tarifa industrial - Medianas y grandes potencias Buderus 2011
52
1
Medianas y grandes
Logano G334 XD
Se deben garantizar las condiciones de trabajo de la caldera y si es necesario montar módulo ZM427.
Caldera
Potenc.
[kW]
T
ipos
Peso
[kg]
Largo
[mm]
Ancho
[mm]
Alto
[mm]
Referencias
Precios
[
€
]
Logano
G334 XD
142
Caldera con dos cuadros simples 4212 por elementos
688
1610
880
1264
7717501718
8.233
Caldera con dos cuadros simples 4212 ensamblada
7717501726
8.604
180
Caldera con dos cuadros simples 4212 por elementos
884
1610
1060
1264
7717501719
9.464
Caldera con dos cuadros simples 4212 ensamblada
7717501727
9.884
220
Caldera con dos cuadros simples 4212 por elementos
992
1610
1240
1264
7717501720
11.165
Caldera con dos cuadros simples 4212 ensamblada
7717501728
11.633
260
Caldera con dos cuadros simples 4212 por elementos
1144
1610
1420
1264
7717501721
13.100
Caldera con dos cuadros simples 4212 ensamblada
7717501729
13.618
Kit de transformación a propano G334 XD - 142 / 180 / 220 kW
7717500805
402
Kit de transformación a propano G334 XD - 260 kW
7717500806
418
Cepillos de limpieza
803903030
21
